Ассортимент шинопроводов KLM (Россия)
Ток: 800-6300А
Ток: 800-6300А
Ток: 25-40А
Ток: 100-800А
Ток: 10-140А
Ток: 10-400А

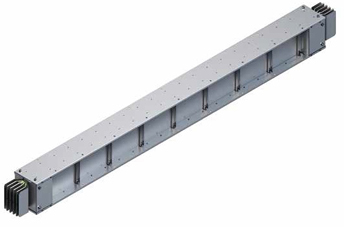

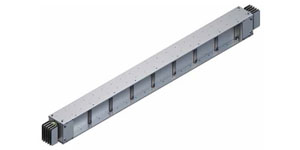

Магистральные шинопроводы серии KLM-S (800-6300А)
Магистральные шинопроводы серии KLM-S представляют собой компактную систему электропитания с алюминиевыми и медными шинами на токи от 800 А до 6300 А, в том числе KLM-S-xxM серии Slim со сниженными габаритами и массой. Система имеет дополнительные ребра жесткости, своевременное охлаждение, устойчива к механическим повреждениям.
Номинальный ток (алюминий): 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6300A
Номинальный ток (медь): 800,1000,1250,1600,2000,2500, 3200, 4000,5000,6300A
Номинальное рабочее напряжение: 1000В
Материал проводников: алюминий, медь
Материал корпуса шинопровода: оцинкованная сталь / крашеный корпус / алюминий / нержавеющая сталь
Количество проводников: 3-4-5-6
Класс защиты: IP55 / IP65 / IP66
Секции магистрального шинопровода KLM-S
- Секция тройниковая вертикальная TP
- Секция угловая комбинированная ZDP
- Заглушка концевая EC
- Секция присоединительная к панелям ATSC
- Секция присоединительная с вертикальным углом ATCP
- Секция присоединительная с горизонтальным углом ATCD
- Луженая переходная пластина PTC
- Секция присоединительная к трансформатору ATT

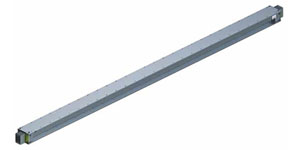

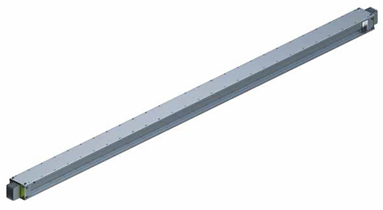

Распределительные шинопроводы серии KLM-R (100-800А)
Распределительные шинопроводы серии KLM-R – это надежные системы для подачи и распределения энергии от главной магистрали к нескольким потребителям. За счет равномерного распределения тока по сечению плоской токопроводящей шины, запаса по сечению проводников и снижения реактивного сопротивления плотно сжатых шин, шинопроводы KLM уменьшают потери в сетях. KLM-R-xxM серия Slim имеет сниженные габариты и массу.
Номинальный ток (алюминий): 100,160,250,315,400,500,630А
Номинальный ток (медь): 160,250,315,400,500,630,800А
Номинальное рабочее напряжение: 1000В
Материал проводников: алюминий, медь
Материал корпуса шинопровода: оцинкованная сталь / крашеный корпус / алюминий / нержавеющая сталь
Количество проводников: 3-4-5-6
Класс защиты: IP55.Секции распределительного шинопровода KLM-R

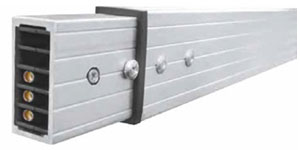

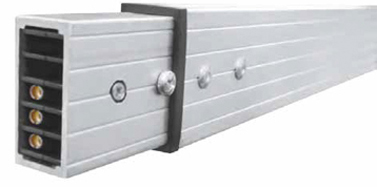

Осветительные шинопроводы серии KLM-L (25А,40А)
Осветительный шинопровод серии KLM-L используется для передачи и распределения энергии и позволяет без сложных монтажных работ устанавливать ответвительные разъемы в окна отбора мощности для питания светильников и других потребителей.
Ток линии: 25А, 40А
Материалы проводников: медь
Материал корпуса шинопровода: алюминий
Количество проводников: 2,3,4,5,10
Длина секции: 3м
Степень защиты: IP55.
Секции осветительного шинопровода KLM-L

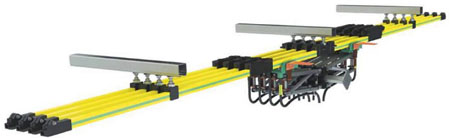

Троллейные шинопроводы серии KLM-T (10-400А)
Серия троллейных шинопроводов предназначена для электропитания подвижных устройств (рельсовые системы, кран-балки, тали, конвейеры, системы хранения) с номинальным током до 400 А и напряжением до 690/1000 В. Система шинопроводов имеет защиту от прикосновения пальцами
Номинальный ток (алюминий): 200, 320А / 260А,380А
Номинальный ток (медь): 250, 400А / 320,480А
Номинальный ток (нерж.сталь): 25А / 32А
Ном. напряжение: 690 (UL 660 В) – мин. 24 В / 1A (минимальная нагрузка)
Токосъемники: 80,100,160,200А
Скорость перемещения токосъемника: до 600 м/мин на прямолинейных сплошных участках
Температура: - 40 °C +55 °C (до +85 °C с изоляцией/ PPE + SB)
Материалы проводников: медь / алюминий / нержавеющая сталь
Длина секции: 4м
Количество проводников: 4-5-7
Степень защиты: IP23.Секции троллейного шинопровода KLM-T

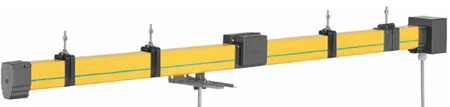

Троллейный шинопровод серии KLM-T 0842 (10-140А)
Изолированные однополюсные шинопроводы KLM-T 0812 с закрытым профилем используются для питания козловых, мостовых и портальных кранов, технологического оборудования, аттракционов и транспортных пассажирских систем. Соединение системы: система PL (вставная), система JT (со стыковым зажимом), система AN (с угловым зажимом), система CS (с заправкой проводника).
Номинальный ток (с заправкой проводника (CS): 10,35,60,100А
Номинальный ток (вставная система PL): 35,60А
Номинальный ток (с закруткой): 35,60,100,140А
Номинальное напряжение: 35-690В
Скорость перемещения токосъемника: до 150 м/мин
Температура: - 30 °C +55 °C
Материалы проводников: медь / дата-металл
Длина секции: 4м
Количество проводников: 4-5-7
Степень защиты: IP23 (с уплотнителем IP24).
Секции троллейного шинопровода KLM-T 0842
- Система CS (с заправкой проводника)
- Система PL (вставная)
- Система AN (с угловым зажимом)
- Система JT (со стыковым зажимом)
- Шины с горизонтальным изгибом
- Шинодержатели
- Фиксаторы
- Торцевые заглушки
- Наконечный подвод питания до 60 А
- Наконечный подвод питания до 100–140 А
- Промежуточный подвод питания с направляющей для одной жилы до 60 А
- Промежуточный подвод питания для AN (с угловым зажимом)
- Промежуточный подвод питания с зажимным корпусом до 140 А
- Компенсирующие термо-соединители (со 100 мм компенсации) для системы CS (с заправкой проводника)
- Компенсирующие термо-соединители (со 100 мм компенсации) для систем PL, JT и AN
- Переходная воронка
- Входная воронка
- Токопотребители с кабелем подключения
- Двойной токоприёмник
- Токопотребители для передачи данных до 7 проводников (с одножильным кабелем в оболочке)
- Цепочный захват
- Вилочный захват
- Пружинный захват
- Уплотнительная ламель
- Укрепляющая скоба для корпуса из пластика
- Комплект для монтажа подключения к воронке
- Полумуфта
- Контактная щётка для токопотребителя
- Монорельсовая тележка системы CS (с заправкой проводника)
- Деревянная кассета для упрощённой заправки проводника для система CS (опционально)
- Кувалда для позиционирования для системы AN (с угловым креплением)
- Заправочный инструмент для уплотнительной ламели
- Натяжная планка
- Прихват
- Приварная натяжная планка

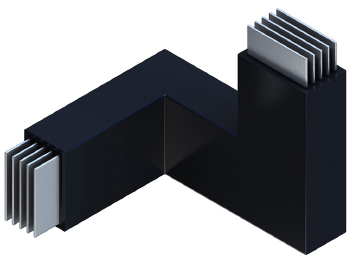

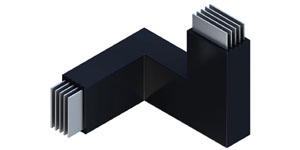

Шинопровод литой KLM-S (800-6300А)
Шинопровод в литой изоляции серии KLM-S используется для прокладки шинопроводных трасс вне помещений в условиях влияния прямых атмосферных факторов. Отличные электротехнические характеристики сочетаются с высокой степенью защиты (IP67, IP68) от внешних воздействий и возможностью работы в любых погодных условиях.
Номинальный ток (алюминий): 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6300A
Номинальный ток (медь): 800,1000,1250,1600,2000,2500, 3200, 4000,5000,6300A
Номинальное рабочее напряжение: 1000В
Материал проводников: алюминий, медь
Материал корпуса: литая изоляция в металлической оболочке / литая изоляция без металлической оболочки
Количество проводников: 4-5-6

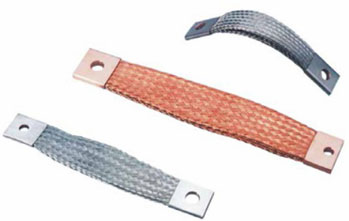

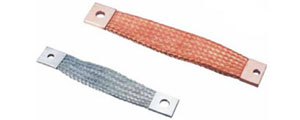

Класс защиты: IP67, IP68.Гибкие шины KLM-С
Гибкие шины KLM-С на сильные токи используются для подвижного присоединения шинопровода и трансформатора. Благодаря тому, что шина гибкая, вибрации от трансформатора не передаются в шинопроводную линию. Кроме того, данные шины можно использовать для коммутации внутри распределительных устройств. Гибкая шина представляет собой плетенку, выполненную из проволоки толщиной 0,1-0,2мм, как медной, так и луженой, и опрессованную с двух сторон бесшовной гильзой. На контактных площадках возможно выполнить различные отверстия. Контактные площадки могут быть медными, лужеными или посеребренными.
KLM-C
Стандартные калибровки доступные для размера «B»:
8 - 10 - 12 - 15 - 17 - 20 - 22 - 25 - 30 - 32 - 35 – 38 - 40 - 43 - 45 - 47 - 48 - 50 - 55 - 56 -58 - 60 - 63 - 70 - 80 - 90 - 97 - 100 - 120 – 140 – 145 - 150 - 160 – 200 [мм].
О компании
KLM - российская торговая марка электротехнического оборудования, существующая на рынке более 15 лет. Производитель обеспечивает полный комплекс мероприятий по электроснабжению объектов различного назначения на территории Российской Федерации и стран СНГ.
За 15 лет работы успешно реализовано более 400 проектов различной сложности более чем в 55 субъектах России и странах ближнего зарубежья.
За 15 лет работы успешно реализовано более 400 проектов различной сложности более чем в 55 субъектах России и странах ближнего зарубежья.
2
Полностью локализованные
производственные площадки
IP55 - IP68
Степень защиты корпуса шинопроводов KLM
на 5-27%
Уменьшаются удельные потери мощности на переменном токе
6300 А
Шинопроводы на 6300 А с медными
и алюминиевыми шинами
Области применения
Применение современных технологий при производстве шинопроводов KLM позволяет создавать эффективную, компактную, надежную систему электроснабжения на напряжении до 1000 В на следующих категориях объектов: бизнес-центры и офисные центры, жилые комплексы, гостиницы, торгово-развлекательные комплексы, спортивные сооружения, выставочные комплексы, музеи и театры, заводы и производственные предприятия, склады, объекты генерации, военные предприятия, муниципальные учреждения, научно-исследовательские институты и центры, аэропорты и вокзалы.
Присоединение к трансформатору
Рекомендуется использовать гибкие шины для подвижного присоединения шинопровода и трансформатора. Благодаря тому, что шина гибкая, вибрации от трансформатора не передаются в шинопроводную линию. Кроме того, данные шины можно использовать для коммутации внутри распределительных устройств.
Гибкая шина представляет собой плетенку, выполненную из проволоки толщиной 0,1–0,2 мм и опрессованную с двух сторон бесшовной гильзой. На контактных площадках возможно выполнить различные отверстия. Контактные площадки могут быть медными, лужеными или посеребренными.

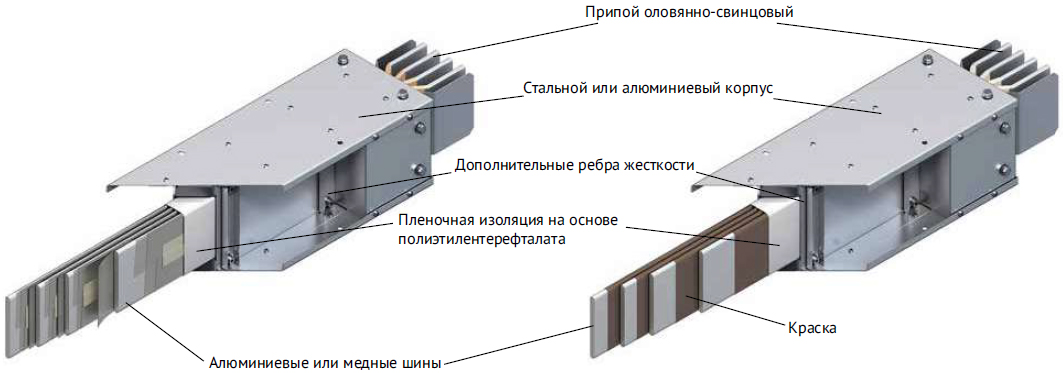

Конструкция шинопровода
В основе конструкции шинопровода KLM лежат комплексные исследования сильных и слабых сторон импортных образцов с учетом современных высоких требований к системам передачи и распределения электроэнергии, такиx как энергоэффективность, компактность, надежность.
В зарубежной практике намечена тенденция снижения сечения шин с целью заводской экономии, поскольку современные изоляционные материалы обладают повышенной термостойкостью. Конструкция секций шинопровода KLM с увеличенным сечением шин снижает показатели активного и реактивного сопротивления, что позволяет передавать электроэнергию с потерями ниже, чем у зарубежных аналогов, с экономией в эксплуатации до нескольких миллионов рублей ежегодно.
