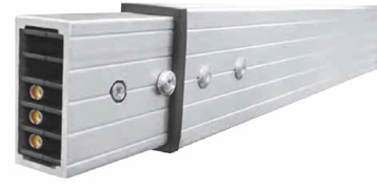

Осветительные шинопроводы серии KLM-L (25А,40А)
Осветительный шинопровод серии KLM-L используется для передачи и распределения энергии и позволяет без сложных монтажных работ устанавливать ответвительные разъемы в окна отбора мощности для питания светильников и других потребителей.
Ток линии: 25А, 40А
Материалы проводников: медь
Материал корпуса шинопровода: алюминий
Количество проводников: 2,3,4,5,10
Длина секции: 3м
Степень защиты: IP55.
Секции осветительного шинопровода KLM-L
Коды секций шинопровода KLM-L

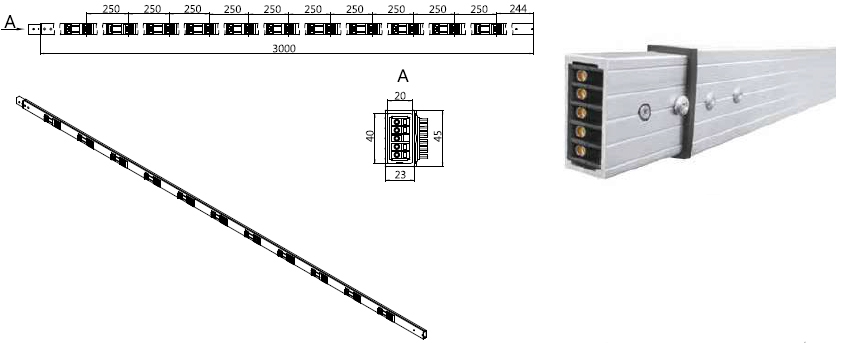

Прямая секция с окнами отбора мощности Pi
Описание
Секция Pi используется для передачи и распределения энергии и позволяет быстро и без сложных монтажных работ устанавливать ответвительный разъем в специализированные окна отбора мощности. Максимальное количество окон отбора мощности на стандартной секции осветительного шинопровода длиной 3000 мм — 6 шт. Необходимое количество окон отбора мощности указывается в комментариях к коду заказа.
Образец заказа: 40 А, медь, IP55, с 5-ю проводниками, алюминиевый корпус, 6 окон отбора. (KLM-L-0025-Cu-55-5-3-Pi-6)

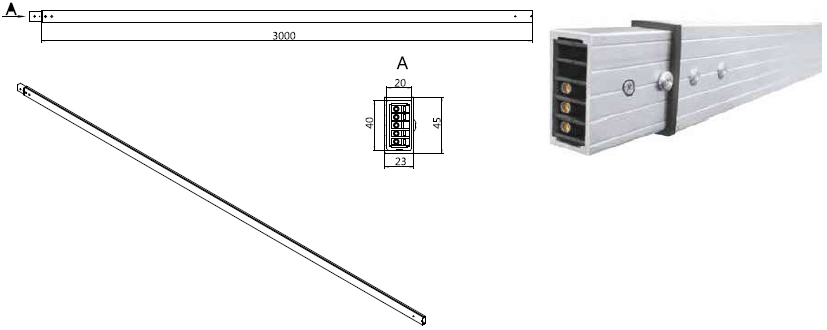

Прямая секция стандартного размера FE
Описание
Секция FE — прямая питающая секция без окон отбора мощности. Используется для транзитных участков трассы осветительного шинопровода.
Образец заказа: 25 А, медь, IP55, с 3-мя проводниками, алюминиевый корпус. (KLM-L-0025-Cu-55-3-3-FE)

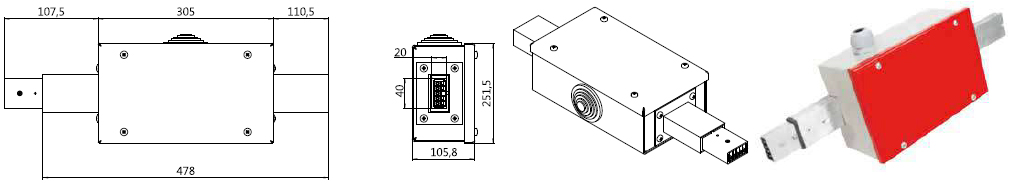

Центральная питающая секция AC
Описание
Центральная питающая секция используется для питания трассы шинопровода с центра линии трассы..Образец заказа: 25 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус. (KLM-L-0025-Cu-55-4-3-AC)

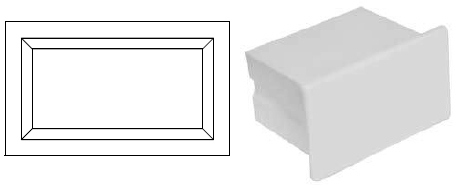

Заглушка концевая EC
Описание
Концевая заглушка используется для изоляции токоведущих частей в конце трассы шинопровода.
Образец заказа: 25 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус. (KLM-L-0025-Cu-55-4-3-EC)

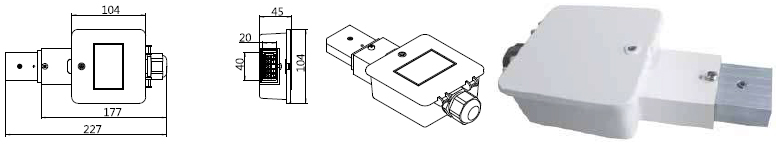

Коробка питания (левая) FEBL
Описание
Коробка питания используется для питания/отбора энергии от шинопровода посредством гибкого кабеля при условии соблюдения правил нормативной документации.Образец заказа: 25 А, медь, IP55, с 4-мя проводниками, пластиковый корпус. (KLM-L-0025-Cu-55-4-3-FEBL)

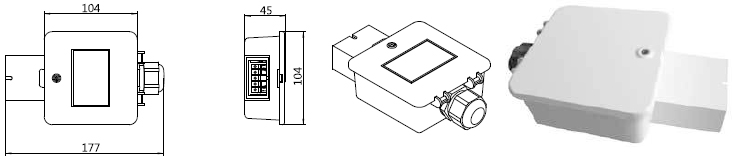

Коробка питания (правая) FEBR
Описание
Коробка питания используется для питания/отбора энергии от шинопровода посредством гибкого кабеля при условии соблюдения правил нормативной документации.Образец заказа: 25 А, медь, IP55, с 4-мя проводниками, пластиковый корпус. (KLM-L-0025-Cu-55-4-3-FEBR)

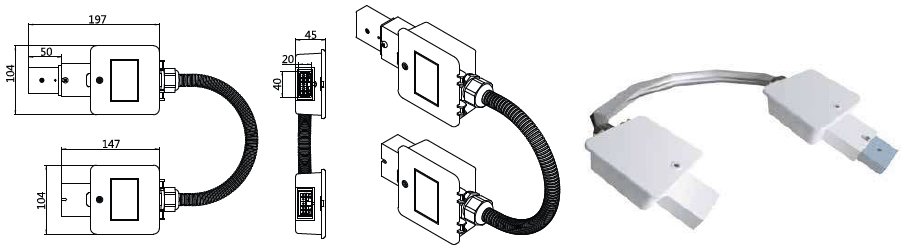

Гибкая секция FLX
Описание
Гибкая секция используется для поворота трассы шинопровода.Образец заказа: 40 А, медь, IP55, с 5-ю проводниками, пластиковый корпус. (KLM-L-0040-Cu-55-5-3-FLX)

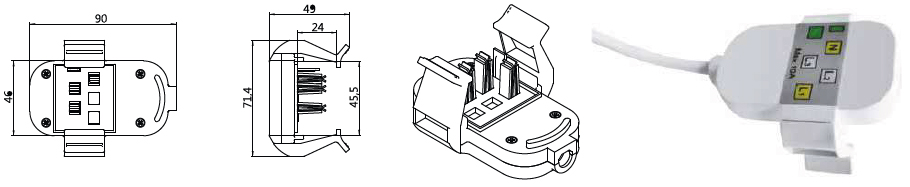

Ответвительный разъем PB и PBF (max 10 A)
Описание
Ответвительный разъем используется для отбора энергии от шинопровода посредством гибкого кабеля при условии соблюдения правил нормативной документации.Образец заказа: линия 25 А, медь, IP55, с 5-ю проводниками, пластиковый корпус, без предохранителя. (KLM-L-0025-Cu-55-5-3-PB / KLM-L-0025-Cu-55-5-3-PBF)
Примечание: возможно исполнение с предохранителем. В этом случае в коде заказа указывается обозначение секции PBF.

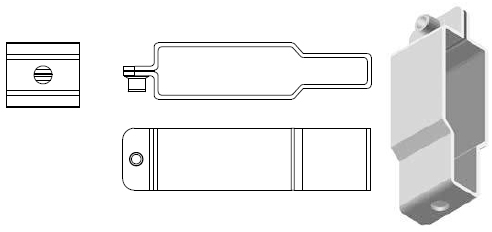

Стандартное крепление SFX
Описание
Стандартное крепление применяется для монтажа шинопроводов в проектное положение.Образец заказа: 25 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус. (KLM-L-0025-Cu-55-4-3-SFX)
Усилитель стыка FORC
Описание
Усилитель стыка применяется в месте крепления двух шинопроводов. Рекомендуется применять при использовании большого количества светильников.Образец заказа: 25 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус. (KLM-L-0025-Cu-55-4-3-FORC)
