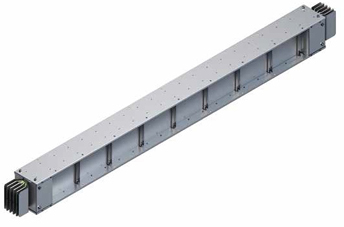

Магистральные шинопроводы серии KLM-S (800-6300А)
Магистральные шинопроводы серии KLM-S представляют собой компактную систему электропитания с алюминиевыми и медными шинами на токи от 800 А до 6300 А, в том числе KLM-S-xxM серии Slim со сниженными габаритами и массой. Система имеет дополнительные ребра жесткости, своевременное охлаждение, устойчива к механическим повреждениям.
![Магистральные шинопроводы серии KLM-S (800-6300А) Магистральные шинопроводы серии KLM-S (800-6300А)](images/Magistralnij-shinoprovod-KLM-S.jpg)
Номинальный ток (алюминий): 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6300A
Номинальный ток (медь): 800,1000,1250,1600,2000,2500, 3200, 4000,5000,6300A
Номинальное рабочее напряжение: 1000В
Материал проводников: алюминий, медь
Материал корпуса шинопровода: оцинкованная сталь / крашеный корпус / алюминий / нержавеющая сталь
Количество проводников: 3-4-5-6
Класс защиты: IP55 / IP65 / IP66
Секции магистрального шинопровода KLM-S
- Секция тройниковая вертикальная TP
- Секция угловая комбинированная ZDP

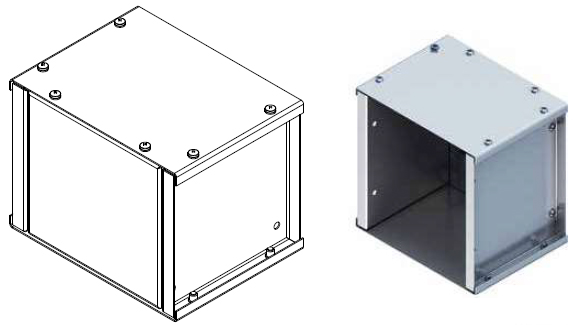

- Заглушка концевая EC
- Секция присоединительная к панелям ATSC

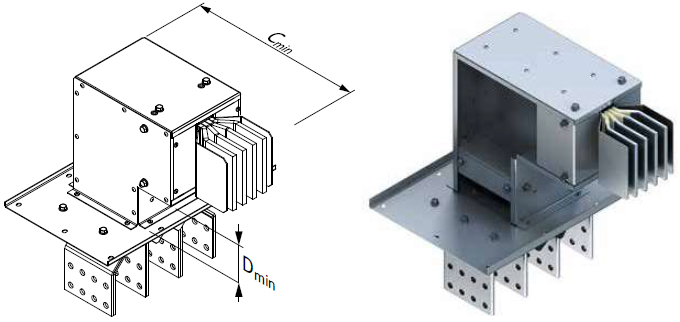

- Секция присоединительная с вертикальным углом ATCP

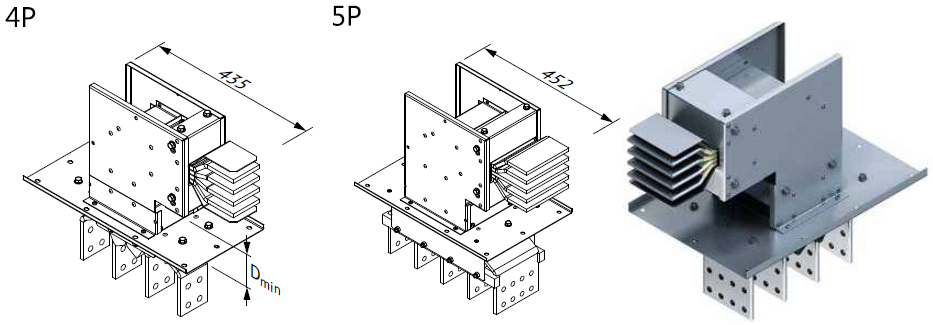

- Секция присоединительная с горизонтальным углом ATCD

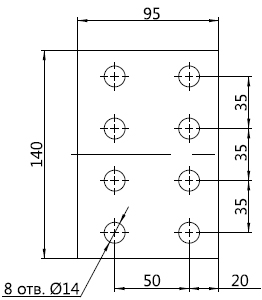

- Луженая переходная пластина PTC

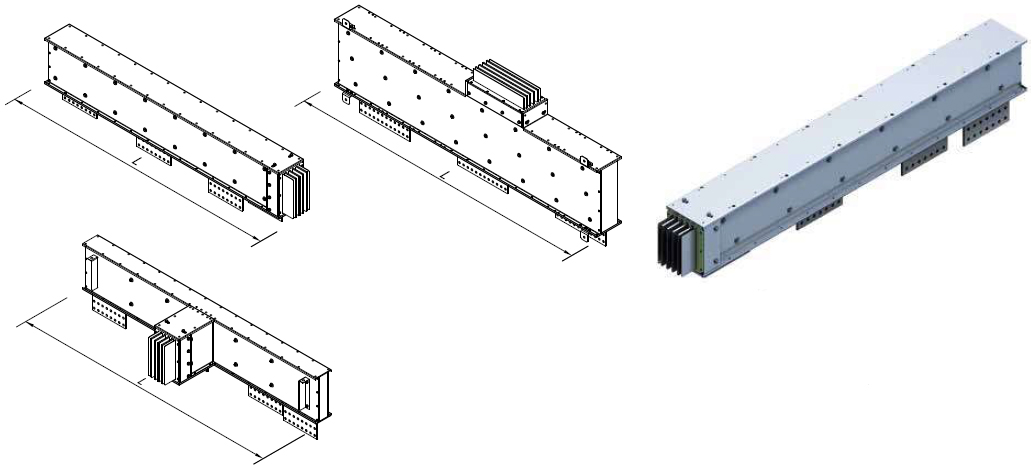

- Секция присоединительная к трансформатору ATT
Технические характеристики шинопроводов KLM-S с алюминиевыми шинами
Номинальный ток | А | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6300 |
Общие характеристики | |||||||||||
Напряжение изоляции | В | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Рабочее напряжение | В | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Частота Hz | Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Допустимый ток | |||||||||||
Устойчивость к пиковому току короткого замыкания (динамическому) 0,1 с | кА | 124 | 130 | 130 | 190 | 260 | 320 | 338 | 400 | 400 | 450 |
Устойчивость к длительному току короткого замыкания (термическому) 1 с | кА | 62 | 65 | 65 | 95 | 130 | 160 | 169 | 200 | 281 | 281 |
Проводники | |||||||||||
Размеры проводника | мм×мм | 10x60 | 10x80 | 10x100 | 10x140 | 10x160 | 10x200 | 2x10x140 | 2x10x160 | 2x10x200 | 3x10x200 |
Сечение проводника | мм2 | 600 | 800 | 1000 | 1400 | 1600 | 2000 | 2800 | 3200 | 4000 | 6000 |
Индуктивное сопротивление X1 | мОм/м | 0,041 | 0,027 | 0,017 | 0,016 | 0,015 | 0,013 | 0,011 | 0,009 | 0,008 | 0,005 |
Активное сопротивление при номинальном токе R1 | мОм/м | 0,058 | 0,044 | 0,035 | 0,025 | 0,022 | 0,017 | 0,012 | 0,011 | 0,009 | 0,006 |
Технические характеристики шинопроводов KLM-S с медными шинами
Номинальный ток | А | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6300 |
Общие характеристики | |||||||||||
Напряжение изоляции | В | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Рабочее напряжение | В | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Частота Hz | Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Допустимый ток | |||||||||||
Устойчивость к пиковому току короткого замыкания (динамическому) 0,1 с | кА | 124 | 124 | 150 | 190 | 260 | 340 | 380 | 400 | 400 | 470 |
Устойчивость к длительному току короткого замыкания (термическому) 1 с | кА | 62 | 62 | 75 | 95 | 130 | 170 | 191 | 200 | 281 | 281 |
Проводники | |||||||||||
Размеры проводника | мм×мм | 10x40 | 10x50 | 10x60 | 10x80 | 10x100 | 10x120 | 2x10x100 | 2x10x120 | 3x10x120 | 4x10x120 |
Сечение проводника | мм2 | 400 | 500 | 600 | 800 | 1000 | 1200 | 2000 | 2400 | 3600 | 4800 |
Индуктивное сопротивление X1 | мОм/м | 0,041 | 0,04 | 0,031 | 0,024 | 0,021 | 0,017 | 0,013 | 0,012 | 0,011 | 0,009 |
Активное сопротивление при номинальном токе R1 | мОм/м | 0,054 | 0,043 | 0,036 | 0,027 | 0,022 | 0,018 | 0,01 | 0,009 | 0,005 | 0,005 |

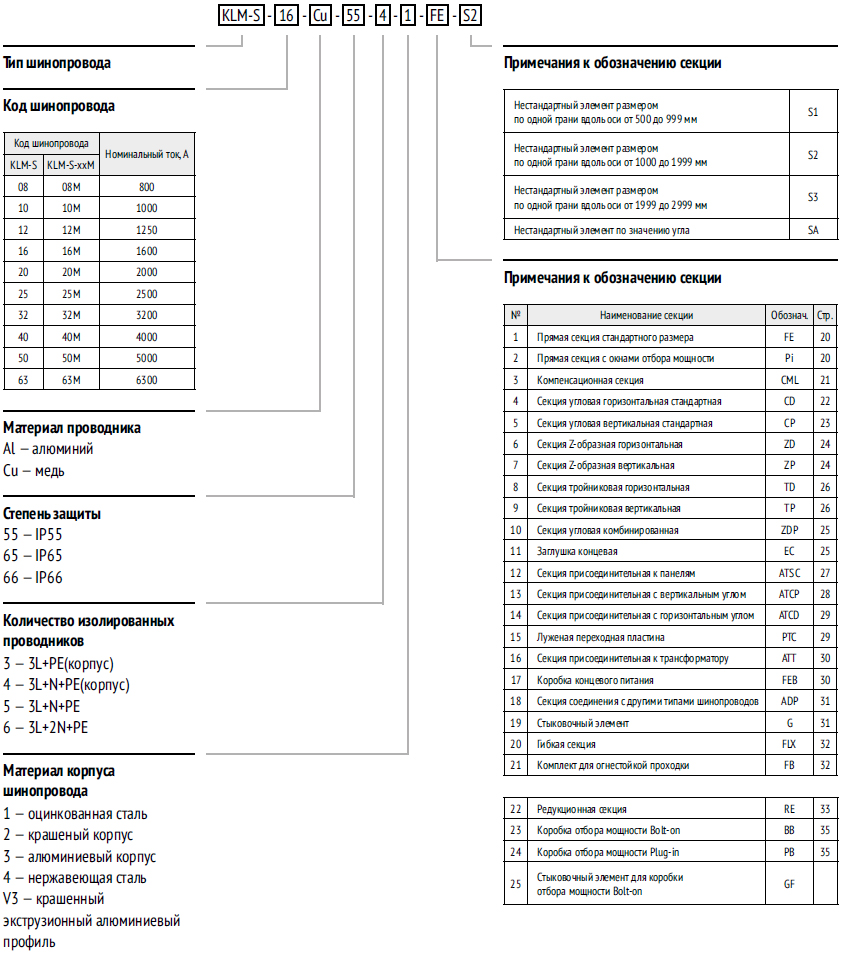

Коды секций шинопровода KLM-S
![](images/kody-sekciy-klm-s.jpg)
Таблицы размеров и масс
![](images/tablica-razmerov-i-mass-klm-s.jpg)
Таблица размеров поперечного сечения и масс шинопровода KLM-S
Код ШП | Номинальный ток, А | 4P | 5P | ||||||||
Алюминий | Медь | Алюминий | Медь | ||||||||
А, мм | Масса, кг/м | А, мм | Масса, кг/м | B, мм | А, мм | Масса, кг/м | А, мм | Масса, кг/м | B, мм | ||
08 | 800 | 110 | 18,4 | 110 | 33,2 | 208 | 110 | 20,2 | 110 | 40 | 235 |
10 | 1000 | 130 | 21,2 | 110 | 33,2 | 208 | 130 | 24,1 | 110 | 40 | 235 |
12 | 1250 | 150 | 24,1 | 110 | 33,2 | 208 | 150 | 27,5 | 110 | 40 | 235 |
16 | 1600 | 190 | 29,8 | 130 | 41,7 | 208 | 190 | 34,2 | 130 | 48,8 | 235 |
20 | 2000 | 210 | 32,7 | 150 | 51,6 | 208 | 210 | 37,5 | 150 | 61,5 | 235 |
25 | 2500 | 252 | 38,4 | 212 | 71 | 208 | 252 | 44,3 | 212 | 85,5 | 235 |
32 | 3200 | 332 | 53,1 | 252 | 88,7 | 208 | 332 | 61,5 | 252 | 106,5 | 235 |
40 | 4000 | 372 | 58,9 | 292 | 104,3 | 208 | 372 | 65,3 | 292 | 125,7 | 235 |
50 | 5000 | 482 | 70,5 | 468 | 155,6 | 208 | 482 | 83,3 | 468 | 192,2 | 235 |
63 | 6300 | 700 | 106,9 | 534 | 202,6 | 208 | 700 | 125 | 534 | 249,8 | 235 |
Таблица размеров поперечного сечения и масс шинопровода KLM-S-V3
Код ШП | Номинальный ток, А | 4P | 5P | ||||||||
Алюминий | Медь | Алюминий | Медь | ||||||||
А, мм | Масса, кг/м | А, мм | Масса, кг/м | B, мм | А, мм | Масса, кг/м | А, мм | Масса, кг/м | B, мм | ||
08 | 800 | 114 | 12,8 | 89 | 18 | 180 | 114 | 14,4 | 89 | 21,4 | 180 |
10 | 1000 | 139 | 16 | 104 | 21,4 | 180 | 139 | 18 | 104 | 25,4 | 180 |
12 | 1250 | 169 | 20,1 | 114 | 25,5 | 180 | 169 | 22,6 | 114 | 30,3 | 180 |
16 | 1600 | 199 | 25,7 | 139 | 31,1 | 180 | 199 | 28,9 | 139 | 36,9 | 180 |
20 | 2000 | 239 | 32,1 | 169 | 38,8 | 180 | 239 | 36,1 | 169 | 46,8 | 180 |
25 | 2500 | 349 | 40,1 | 199 | 46,8 | 180 | 349 | 45,1 | 199 | 59,4 | 180 |
32 | 3200 | 409 | 51,3 | 239 | 56,4 | 180 | 409 | 57,7 | 239 | 74,2 | 180 |
40 | 4000 | 489 | 64,2 | 349 | 77,6 | 180 | 489 | 72,2 | 349 | 97 | 180 |
50 | 5000 | 659 | 80,2 | 529 | 120 | 180 | 659 | 90,2 | 529 | 156,9 | 180 |
63 | 6300 | 779 | 101,1 | 619 | 140,4 | 180 | 779 | 113,7 | 619 | 183,6 | 180 |

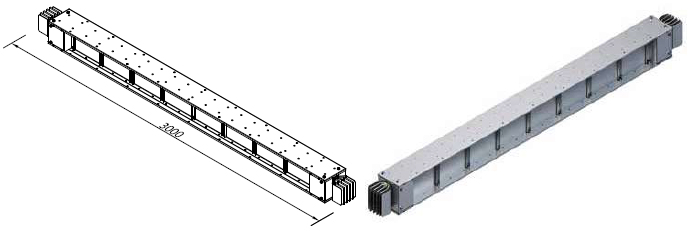

Прямая секция стандартного размера FE
![](images/prymaya-sekciya-standartnogo-razmera-klm-fe.jpg)
![](images/prymaya-sekciya-standartnogo-razmera-klm-fe.jpg)
Описание
Секция FE используется для передачи энергии.
Образец заказа: 1600 А, алюминий, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-16-Al-55-4-1-FE)
Прямая секция с окнами отбора мощности Pi
![](images/pryamaya-sekciya-s-oknami-otbora-moshnosti-klm-pi.jpg)
![](images/pryamaya-sekciya-s-oknami-otbora-moshnosti-klm-pi.jpg)
Описание
Секция Pi используется для передачи и распределения энергии и позволяет быстро и без сложных монтажных работ устанавливать коробку отбора мощности в специализированные окна отбора мощности. Максимальный ток, который можно снять с одного окошка отбора мощности, 630 А.
Образец заказа: 1000 А, медь, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-10-Cu-55-4-1-Pi)

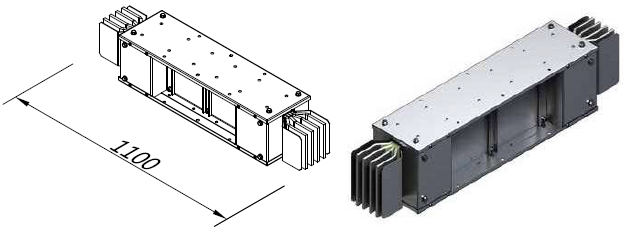

Прямая секция нестандартного размера FE-S
![](images/pryamaya-sekciya-nestandartnogo-razmera-klm-fe-s.jpg)
![](images/pryamaya-sekciya-nestandartnogo-razmera-klm-fe-s.jpg)
Описание
Данную секцию возможно изготовить длиной:
500–999 мм - S1
1000–1999 мм - S2
2000–2999 мм - S3
Образец заказа: 1000 А, медь, IP55, с 4-мя проводниками, стальной корпус, длина 1100 мм* (KLM-S-10-Cu-55-4-1-FE-S2)
* Точная длина указывается в примечании к позиции в спецификации оборудования.
Замер и расчет секции нестандартной длины
Размер нестандартной секции, необходимый для установки между образцами, равен 560 мм. Величина размера секции определяется как чистое расстояние между 2-мя смонтированными секциями минус 30 мм. Такое расстояние необходимо для установки двух стыковочных элементов.

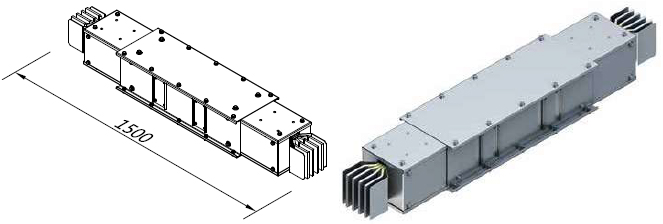

Компенсационная секция CML
![](images/kompensacionnaya-sekciya-klm-cml.jpg)
![](images/kompensacionnaya-sekciya-klm-cml.jpg)
Описание
Используется для компенсации теплового расширения на прямых трассах шинопровода длиной более 200 метров.
Образец заказа: 1600 А, алюминий, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-16-Al-55-4-1-CML)
Секция угловая вертикальная CP
![](images/sekciya-uglovaya-vertikalnaya-klm-cp.jpg)
![](images/sekciya-uglovaya-vertikalnaya-klm-cp.jpg)
Описание
Секция угловая вертикальная применяется для нормального (штатного) поворота трассы шинопровода в вертикальной плоскости. Так же может применяться как секция горизонтальная в зависимости от конкретного проекта.
Образец заказа: 1000 А, медь, IP55, с 4-мя проводниками, стальной корпус (KLM-S-10-Cu-55-4-1-CP)
Примечание: возможно изготовление нестандартных углов, как по значению длины плеча, так и по значению угла.
Код ШП | Номинальный ток, А | 4P, 5Р | |||
Алюминий | Медь | ||||
Сmin, мм | Dmin, мм | Сmin, мм | Dmin, мм | ||
08 | 800 | 353 | 298 | 353 | 298 |
10 | 1000 | 373 | 308 | 353 | 298 |
12 | 1250 | 393 | 318 | 353 | 298 |
16 | 1600 | 433 | 338 | 373 | 308 |
20 | 2000 | 453 | 348 | 393 | 349 |
25 | 2500 | 493 | 367 | 455 | 369 |
32 | 3200 | 575 | 409 | 495 | 394 |
40 | 4000 | 615 | 429 | 540 | 393 |
50 | 5000 | 725 | 484 | 716 | 482 |
63 | 6300 | 943 | 593 | 782 | 515 |

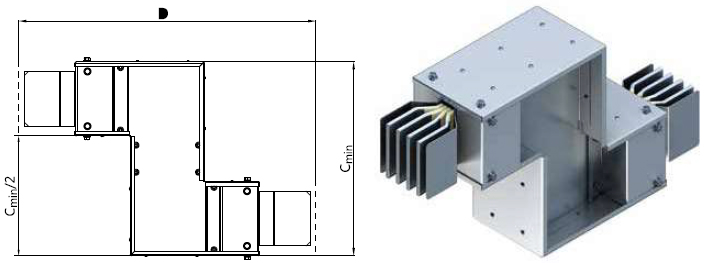

Секция Z-образная вертикальная ZP
![](images/sekciya-z-obraznaya-vertikalnaya-klm-zp.jpg)
![](images/sekciya-z-obraznaya-vertikalnaya-klm-zp.jpg)
Описание
Z-образная вертикальная секция применяется в тех случаях, когда соединение при помощи стандартных вертикальных углов невозможно. Так же может применяться как вертикально, так и горизонтально, в зависимости от конкретного проекта.
Образец заказа: 1000 А, медь, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-10-Cu-55-4-1-ZP)
Примечание: данный элемент является нестандартным и изготавливается под проект индивидуально. Cmax уточняется у производителя оборудования.
Код ШП | Номинальный ток, А | 4P, 5Р | |||
Алюминий | Медь | ||||
Сmin, мм | Dmin, мм | Сmin, мм | Dmin, мм | ||
08 | 800 | 220 | 596 | 220 | 596 |
10 | 1000 | 260 | 616 | 220 | 596 |
12 | 1250 | 300 | 636 | 220 | 596 |
16 | 1600 | 380 | 676 | 260 | 616 |
20 | 2000 | 420 | 696 | 300 | 636 |
25 | 2500 | 504 | 734 | 424 | 694 |
32 | 3200 | 664 | 818 | 504 | 734 |
40 | 4000 | 744 | 858 | 584 | 788 |
50 | 5000 | 964 | 968 | 936 | 964 |
63 | 6300 | 1400 | 1186 | 1068 | 1030 |

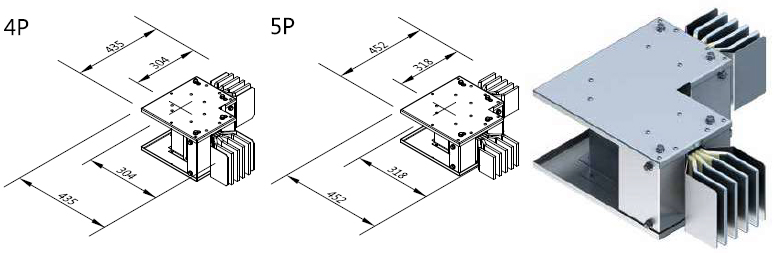

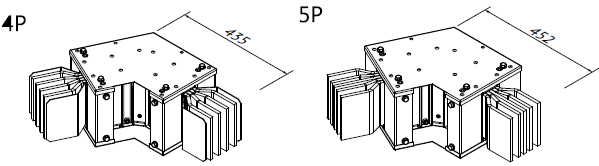

Секция угловая горизонтальная CD
![](images/sekciya-uglovaya-gorizontalnaya-klm-cd-1.jpg)
![](images/sekciya-uglovaya-gorizontalnaya-klm-cd-2.jpg)
![](images/sekciya-uglovaya-gorizontalnaya-klm-cd-1.jpg)
![](images/sekciya-uglovaya-gorizontalnaya-klm-cd-2.jpg)
Описание
Секция угловая горизонтальная применяется для нормального (штатного) поворота трассы шинопровода в горизонтальной плоскости. Так же может применяться как секция вертикальная в зависимости от конкретного проекта.
Образец заказа: 1000 А, медь, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-10-Cu-55-4-1-CD)
Примечание: возможно изготовление нестандартных углов, как по значению длины плеча, так и по значению угла.

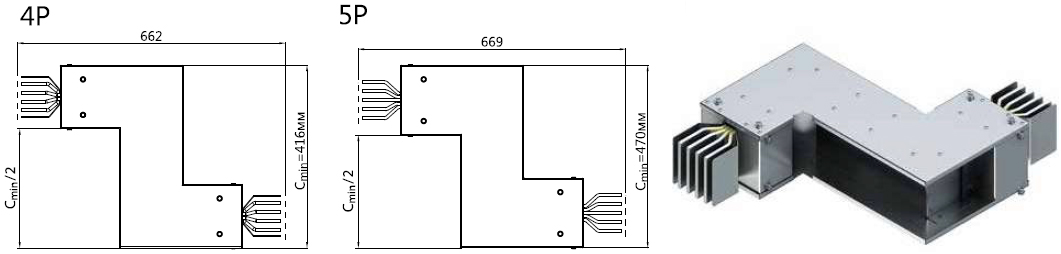

Секция Z-образная горизонтальная ZD
![](images/sekciya-z-obraznaya-gorizontalnaya-klm-zd.jpg)
![](images/sekciya-z-obraznaya-gorizontalnaya-klm-zd.jpg)
Описание
Z-образная горизонтальная секция применяется в тех случаях, когда соединение при помощи стандартных горизонтальных углов невозможно. Так же может применяться как горизонтально, так и вертикально, в зависимости от конкретного проекта.
Образец заказа: 1000 А, медь, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-10-Cu-55-4-1-ZD)
Примечание: данный элемент является нестандартным и изготавливается под проект индивидуально. Cmax уточняется у производителя оборудования.

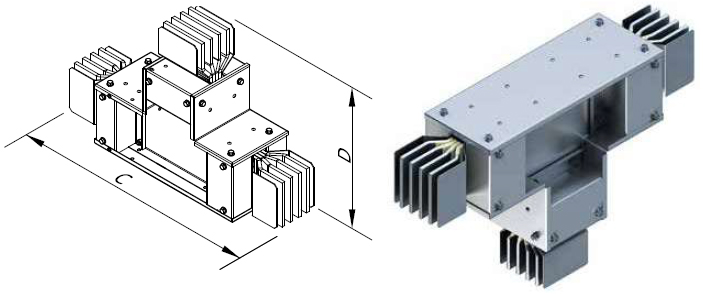

Секция тройниковая вертикальная TP
![](images/sekciya-troynikovaya-vertikalnaya-klm-tp.jpg)
![](images/sekciya-troynikovaya-vertikalnaya-klm-tp.jpg)
Описание
Секция тройниковая вертикальная применяется для отвода энергии от шинопровода в вертикальной плоскости. Может применяться как вертикально, так и горизонтально, в зависимости от конкретного проекта. Фазировка шинопровода рассчитывается под конкретный проект.
Образец заказа: 1000 А, медь, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-10-Cu-55-4-1-TP)
Примечание: подробные характеристики уточняются у производителя оборудования.
Код ШП | Номинальный ток, А | 4P, 5Р | |||
Алюминий | Медь | ||||
С, мм | D, мм | С, мм | D, мм | ||
08 | 800 | 596 | 353 | 596 | 596 |
10 | 1000 | 616 | 373 | 596 | 353 |
12 | 1250 | 636 | 393 | 596 | 353 |
16 | 1600 | 676 | 433 | 616 | 373 |
20 | 2000 | 696 | 453 | 636 | 393 |
25 | 2500 | 734 | 493 | 698 | 455 |
32 | 3200 | 818 | 575 | 738 | 495 |
40 | 4000 | 858 | 615 | 788 | 540 |
50 | 5000 | 968 | 725 | 964 | 716 |
63 | 6300 | 1186 | 943 | 1030 | 782 |

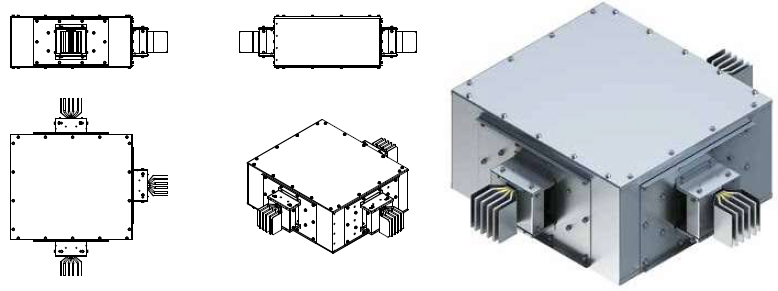

Секция тройниковая горизонтальная TD
![](images/sekciya-troynikovaya-gorizontalnaya-klm-td.jpg)
![](images/sekciya-troynikovaya-gorizontalnaya-klm-td.jpg)
Описание
Секция тройниковая горизонтальная применяется для отвода энергии от шинопровода в горизонтальной плоскости. Может применяться как горизонтально, так и вертикально, в зависимости от конкретного проекта.
Образец заказа: 1000 А, медь, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-10-Cu-55-4-1-TD)
Примечание: подробные характеристики уточняются у производителя оборудования.

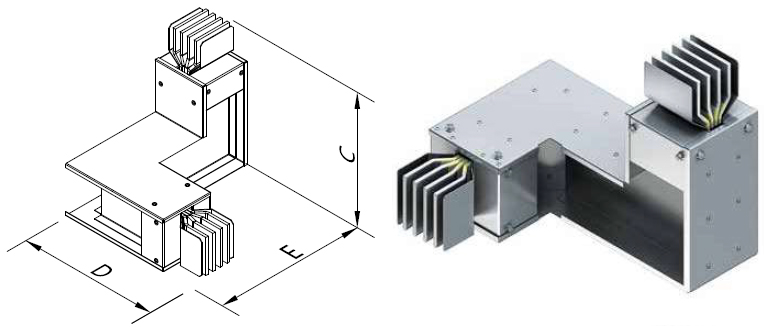

Секция угловая комбинированная ZDP
![](images/sekciya-uglovaya-kombinirovannaya-klm-zdp.jpg)
![](images/sekciya-uglovaya-kombinirovannaya-klm-zdp.jpg)
Описание
Секция угловая комбинированная применяется в тех случаях, когда соединение при помощи стандартных горизонтальных и вертикальных углов невозможно.
Образец заказа: 1000 А, медь, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-10-Cu-55-4-1-ZDP)
Примечание: данный элемент является нестандартным и изготавливается под проект индивидуально. Cmax уточняется у производителя оборудования.
Код ШП | Ном. ток, А | 4P | 5P | ||||||||||
Алюминий | Медь | Алюминий | Медь | ||||||||||
C, мм | D, мм | Emin, мм | C, мм | D, мм | Emin, мм | C, мм | D, мм | Emin, мм | C, мм | D, мм | Emin, мм | ||
08 | 800 | 353 | 435 | 318 | 353 | 435 | 318 | 353 | 452 | 345 | 353 | 452 | 345 |
10 | 1000 | 373 | 435 | 338 | 353 | 435 | 318 | 373 | 452 | 365 | 373 | 452 | 345 |
12 | 1250 | 393 | 435 | 358 | 353 | 435 | 318 | 393 | 452 | 385 | 393 | 452 | 345 |
16 | 1600 | 433 | 435 | 398 | 373 | 435 | 338 | 433 | 452 | 425 | 433 | 452 | 365 |
20 | 2000 | 453 | 435 | 418 | 393 | 435 | 358 | 453 | 452 | 445 | 453 | 452 | 385 |
25 | 2500 | 493 | 435 | 460 | 455 | 435 | 420 | 493 | 452 | 487 | 493 | 452 | 447 |
32 | 3200 | 575 | 435 | 540 | 495 | 435 | 460 | 575 | 452 | 567 | 575 | 452 | 487 |
40 | 4000 | 615 | 435 | 580 | 540 | 435 | 500 | 615 | 452 | 607 | 615 | 452 | 527 |
50 | 5000 | 725 | 435 | 690 | 716 | 435 | 676 | 725 | 452 | 717 | 725 | 452 | 703 |
63 | 6300 | 943 | 435 | 908 | 782 | 435 | 742 | 943 | 452 | 935 | 943 | 452 | 769 |
Секция присоединительная к панелям ATSC
![](images/sekciya-prisoedinitelnaya-k-panelyam-atsc-klm.jpg)
![](images/sekciya-prisoedinitelnaya-k-panelyam-atsc-klm.jpg)
Описание
Секция присоединительная используется для ввода в панель и подключения шинопровода к сборным шинам щита. Также возможно использование секции для подключения к масляному трансформатору.
Данную секцию возможно изготовить с нестандартными характеристиками:
1. Расстоянием между флажками секции.
2. Длиной флажков секции.
3. Значением длины от фланца до оси болта стыка до 1000 мм.
Образец заказа: 1000 А, медь, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-10-Cu-55-4-1-ATSC)
Заглушка концевая EC
![](images/zaglushka-koncevaya-klm-ec.jpg)
![](images/zaglushka-koncevaya-klm-ec.jpg)
Описание
Концевая заглушка используется для изоляции и закрытия открытых токоведущих частей в конце трассы шинопровода.
Образец заказа: 1000 А, медь, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-10-Cu-55-4-1-EC)

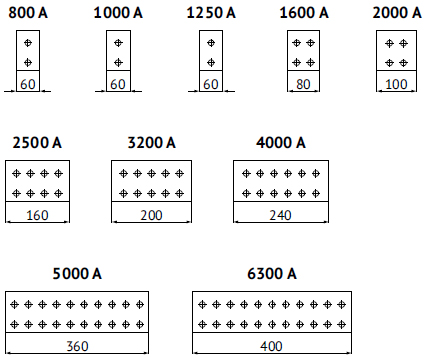

Флажки из меди
![](images/flazhki-iz-medi.jpg)

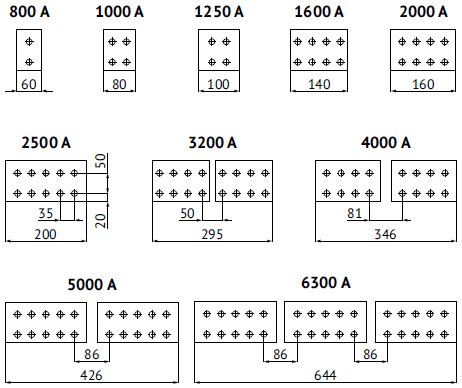

Флажки из алюминия
![](images/flazhki-iz-aluminiya.jpg)
Код ШП | Номинальный ток, А | 4P, 5Р | |||
Алюминий | Медь | ||||
С, мм | E, мм | С, мм | E, мм | ||
08 | 800 | 220 | 180 | 220 | 180 |
10 | 1000 | 240 | 200 | 220 | 180 |
12 | 1250 | 265 | 215 | 220 | 180 |
16 | 1600 | 310 | 275 | 240 | 200 |
20 | 2000 | 325 | 275 | 265 | 215 |
25 | 2500 | 370 | 320 | 325 | 275 |
32 | 3200 | 460 | 420 | 370 | 320 |
40 | 4000 | 487 | 450 | 410 | 360 |
50 | 5000 | 645 | 600 | 645 | 600 |
63 | 6300 | 835 | 800 | 712 | 660 |
Секция присоединительная с вертикальным углом ATCP
![](images/sekciya-prisoedinitelnaya-s-vertikalnym-uglom-atcp-klm.jpg)
![](images/sekciya-prisoedinitelnaya-s-vertikalnym-uglom-atcp-klm.jpg)
Описание
Секция присоединительная с вертикальным углом используется для ввода в панель и подключения к сборным шинам щита в тех случаях, когда соединение при помощи стандартных элементов невозможно. Также возможно использование секции для подключения к масляному трансформатору.
Образец заказа: 1000 А, алюминий, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-10-Al-55-4-1-ATCP)
Примечание: данный элемент является нестандартным и изготавливается под проект индивидуально. Dmin = 100 мм, Dmax уточняется у производителя оборудования.
Код ШП | Номинальный ток, А | 4P, 5Р | |
Алюминий | Медь | ||
Сmin, мм | Сmin, мм | ||
08 | 800 | 353 | 353 |
10 | 1000 | 373 | 353 |
12 | 1250 | 393 | 353 |
16 | 1600 | 433 | 373 |
20 | 2000 | 453 | 393 |
25 | 2500 | 493 | 453 |
32 | 3200 | 575 | 493 |
40 | 4000 | 615 | 540 |
50 | 5000 | 725 | 716 |
63 | 6300 | 943 | 782 |
Луженая переходная пластина PTC
![](images/luzhenaya-perekhodnaya-plastina-klm-ptc.jpg)
![](images/luzhenaya-perekhodnaya-plastina-klm-ptc.jpg)
Описание
Луженая переходная пластина предназначена для обеспечения соединения алюминиевых и медных проводников, как правило, в НКУ или ТП. Размеры и количество луженых переходных пластин зависят от номинального тока шинопровода и количества отдельных проводников.
Образец заказа: 1000 А, алюминий, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-10-Al-55-4-1-PTC)
Коробка концевого питания FEB
![](images/korobka-koncevogo-pitaniya-klm-feb.jpg)
![](images/korobka-koncevogo-pitaniya-klm-feb.jpg)
Описание
Коробка концевого питания используется для ввода/отбора энергии от шинопровода посредством гибкого кабеля при условии соблюдения правил нормативной документации.
Данный элемент возможно изготовить с нестандартными характеристиками:
1. Положение пластинчатой муфты на корпусе кабельной коробки.
2. Количество и внутренний диаметр гермовводов на пластинчатой муфте.
3. Установленный в корпусе кабельной коробки автоматический выключатель и ручки управления от любого производителя.
4. Габаритные размеры.
Образец заказа: 1000 А, алюминий, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-10-Al-55-4-1-FEB)
Секция присоединительная с горизонтальным углом ATCD
![](images/sekciya-prisoedinitalnaya-s-gorizontalnym-uglom-atcd-klm.jpg)
![](images/sekciya-prisoedinitalnaya-s-gorizontalnym-uglom-atcd-klm.jpg)
Описание
Секция присоединительная с горизонтальным углом используется для ввода в панель и подключения к сборным шинам щита в тех случаях, когда соединение при помощи стандартных элементов невозможно. Также возможно использование секции для подключения к масляному трансформатору.
Образец заказа: 1000 А, алюминий, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-10-Al-55-4-1-ATCD)
Примечание: данный элемент является нестандартным и изготавливается под проект индивидуально. Dmin = 100 мм, Dmax уточняется у производителя оборудования.
Секция присоединительная к трансформатору ATT
![](images/sekciya-prisoedinitelnaya-k-transformatoru-att-klm.jpg)
![](images/sekciya-prisoedinitelnaya-k-transformatoru-att-klm.jpg)
Описание
Присоединительная трансформаторная секция используется для подключения к сухому трансформатору.
Данный элемент возможно изготовить с нестандартными характеристиками:
1. Расстоянием между флажками секции.
2. Длиной флажков секции.
3. Расположением стыковочного элемента на корпусе шинопровода.
4. Фазировкой.
Образец заказа: 1000 А, алюминий, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-10-Al-55-4-1-ATT)
Примечание: данный элемент является нестандартным и изготавливается под проект индивидуально. Lmax уточняется у производителя оборудования.

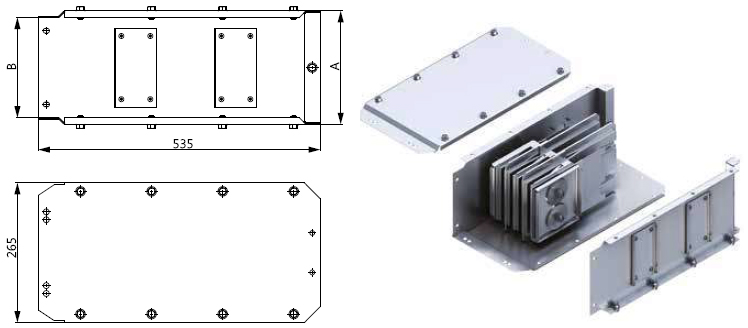

Секция соединения с другими типами шинопроводов ADP
![](images/sekciya-soedineniya-s-drugimi-tipami-shinoprovodov-adp-klm.jpg)
![](images/sekciya-soedineniya-s-drugimi-tipami-shinoprovodov-adp-klm.jpg)
Образец заказа: 1000 А, алюминий, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-10-Al-55-4-1-ADP)
Примечание: Размеры секций соединения с другими типами шинопровода на прочие номиналы уточняйте у производителя.
Код ШП | Номинальный ток, А | А, мм | В, мм |
08 | 800 | 130 | 110 |
12 | 1250 | 188 | 155 |
16 | 1600 | 215 | 190 |

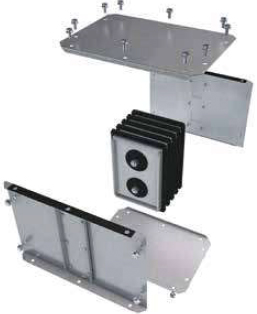

Стыковочный элемент G
![](images/stikovochniy-element-klm-g.jpg)
![](images/stikovochniy-element-klm-g.jpg)
Описание
Стыковочный элемент предназначен для соединения двух секций шинопровода. В комплект входят также верхняя, нижняя и две боковые крышки с заглушками под стяжные болты стыка.
Образец заказа: 1000 А, алюминий, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-10-Al-55-4-1-G)
Примечание: для коробок отбора мощности типа Bolt-On используется специальный стыковочный элемент GF.

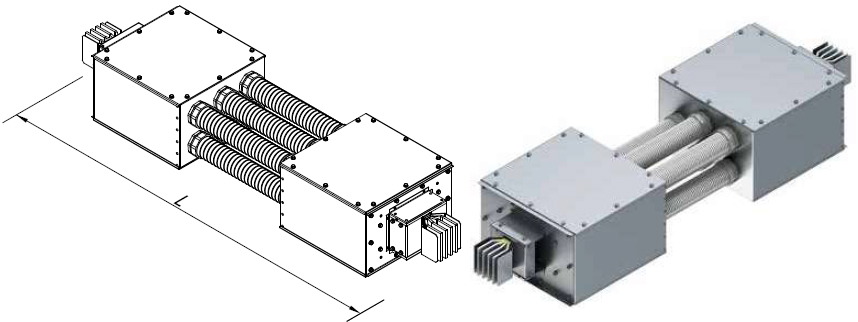

Гибкая секция FLX
![](images/gibkaya-sekciya-klm-fix.jpg)
![](images/gibkaya-sekciya-klm-fix.jpg)
Описание
Гибкая секция используется для прохождения трассы шинопровода через деформационный шов здания с перепадами уровня трассы.
Данный элемент возможно изготовить с нестандартными характеристиками:
1. Длина гибкой части.
2. Различные положения шин на входе и на выходе шинопровода.
Данный элемент является нестандартным и изготавливается индивидуально.
Образец заказа: 1000 А, медь, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-10-Cu-55-4-1-FLX)
Примечание: подробные характеристики уточняются у производителя оборудования. Значение L уточняется в примечаниях при размещении заказа на производство.

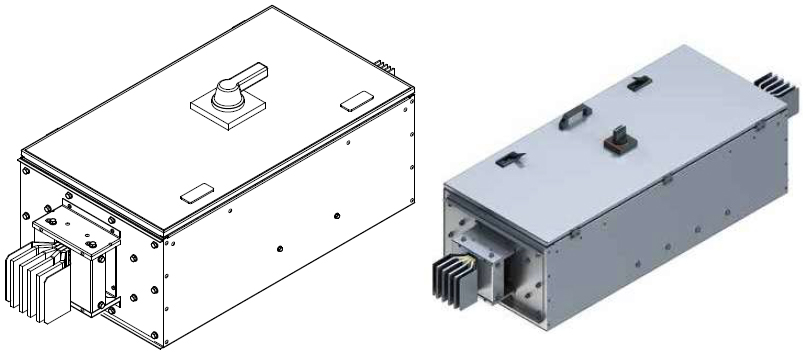

Редукционная секция RE
![](images/redukcionnaya-sekciya-re-klm-2.jpg)
![](images/redukcionnaya-sekciya-re-klm-1.jpg)
![](images/redukcionnaya-sekciya-re-klm-2.jpg)
![](images/redukcionnaya-sekciya-re-klm-1.jpg)
Описание
Редукционная секция используется для уменьшения пропускной способности шинопровода с защитой менее мощного участка линии.
Данный элемент возможно изготовить с нестандартными характеристиками:
1. Длина секции.
2. Коммутационное/защитное оборудование (автомат защиты, расцеплитель, плавкая вставка). Также возможна установка мотора приводов с дистанционным управлением.
3. Любой шаг снижения номинала шинопровода.
4. Фазировка.
5. Расположение механизмов управления.

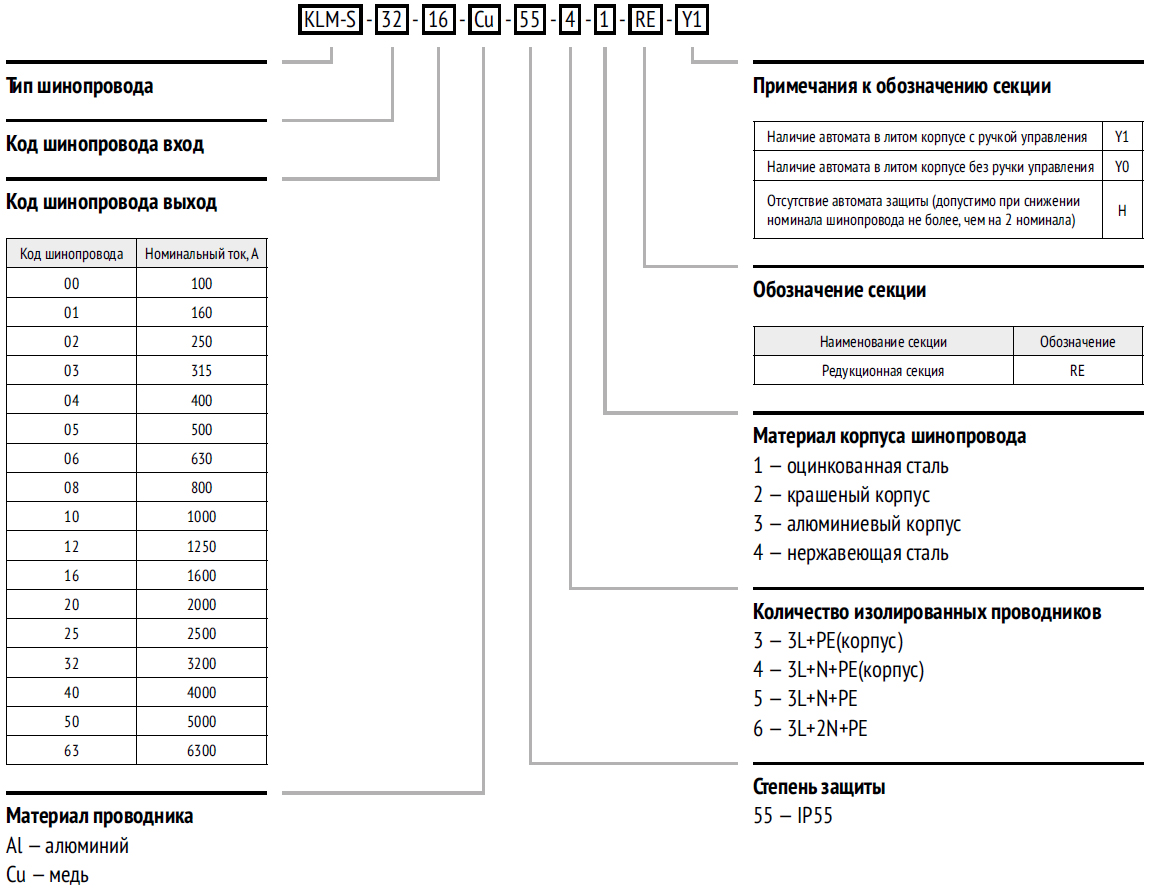

Образец заказа: 1600–800 А, медь, IP55, с 4-мя проводниками, стальной корпус, с автоматом защиты в литом корпусе, наличие ручки управления. (KLM-S-16-8-Cu-55-4-1-RE-Y1)
Примечание: данный элемент является нестандартным и изготавливается под проект индивидуально. Подробные характеристики уточняются у производителя оборудования.
Комплект для огнестойкой проходки шинопровода FB
![](images/komplekt-dlya-ognestoykoy-prokhodki-shinoprovoda-fb-klm.jpg)
![](images/komplekt-dlya-ognestoykoy-prokhodki-shinoprovoda-fb-klm.jpg)
Описание
Комплект для огнестойкой проходки шинопровода используется для прохода шинопровода через стены и перекрытия различных пожарных зон толщиной не менее 200мм.
Обеспечивает огнестойкость проходки шинопровода через стены и перекрытия не менее 180 минут согласно ГОСТ Р 53310-2009.п.4.1.
Комплект может устанавливаться на любой компонент шинопровода.
В спецификации на комплект для огнестойкой проходки шинопровода FB производителем рекомендуется отдельно включать материалы для заделки швов:
1. Противопожарный терморасширяющийся герметик;
2. Огнестойкая монтажная полиуретановая пена.
Образец заказа: 1000 А, медь, IP55, с 4-мя проводниками, стальной корпус. (KLM-S-10-Cu-55-4-1-FB)
Примечание: при заказе следует указать элемент, который будет оборудован огнестойкой проходкой.

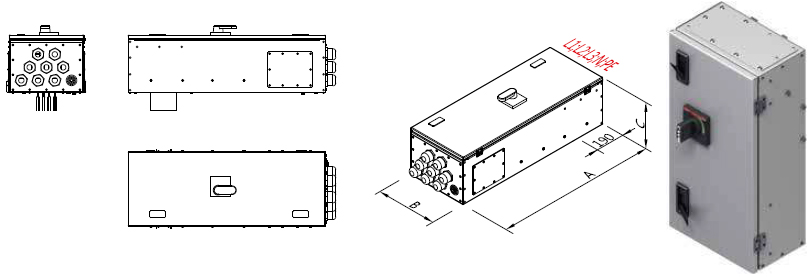

Коробка отбора мощности типа Plug-in PB
![](images/korobka-otbora-moshnosti-tipa-plug-in-pb-klm.jpg)
![](images/korobka-otbora-moshnosti-tipa-plug-in-pb-klm.jpg)
Описание
Коробка отбора мощности Plug-in устанавливается в окна отбора. Данный элемент возможно изготовить с нестандартными характеристиками:
1. Размер коробки отбора мощности.
2. Количество и размер гермовводов в пластине для муфты.
3. Коммутационное/защитное оборудование (автомат защиты, расцеплитель). Также возможна установка мотора приводов с дистанционным управлением.
4. Установка аппарата защиты любого производителя.
5. Установка аппарата защиты заказчика.
6. Тип двери коробки отбора мощности (правая, левая, на болтах и т.д.)
Образец заказа: коробка Plug-in 630 А с автоматом защиты в литом корпусе, наличие ручки управления для магистрального шинопровода 1600 А, IP55, с 4-мя медными проводниками, стальной корпус. (KLM-S-16-Cu-55-4-1-PB-630-Y1)
Максимальный пропускной ток, А | А, мм | В, мм | C, мм |
До 160 | 500 | 285 | 220 |
160-250 | 700 | 285 | 220 |
250-500 | 850 | 350 | 290 |
Коробка отбора мощности типа Bolt-on BB
![](images/korobka-otbora-moshnosti-tipa-bolt-on-bb-klm.jpg)
![](images/korobka-otbora-moshnosti-tipa-bolt-on-bb-klm.jpg)
Описание
Коробка отбора мощности Bolt-on устанавливается в любое место стыковки двух секций. Данный элемент возможно изготовить с нестандартными характеристиками:
1. Размер коробки отбора мощности.
2. Количество и размер гермовводов в пластине для муфты.
3. Коммутационное/защитное оборудование (автомат защиты, расцеплитель). Также возможна установка мотора приводов с дистанционным управлением.
4. Установка аппарата защиты любого производителя.
5. Установка аппарата защиты заказчика.
6. Тип двери коробки отбора мощности (правая, левая, на болтах и т.д.).
Образец заказа: коробка Bolt-on 800 А с автоматом защиты в литом корпусе, наличие ручки управления для магистрального шинопровода 1600 А, IP55, с 4-мя медными проводниками, стальной корпус. (KLM-S-16-Cu-55-4-1-BB-800-Y1)
Примечание: коробка отбора мощности устанавливается только после отключения шинопровода от сети и проверки отсутствия напряжения. Для установки требуется специальный стык GF.
Максимальный пропускной ток, А | А, мм | В, мм | C, мм |
До 160 | 500 | 285 | 220 |
160 | 700 | 285 | 220 |
250 | 700 | 285 | 220 |
320-630 | 850 | 350 | 290 |
800-1250 | 1060 | 400 | 310 |
